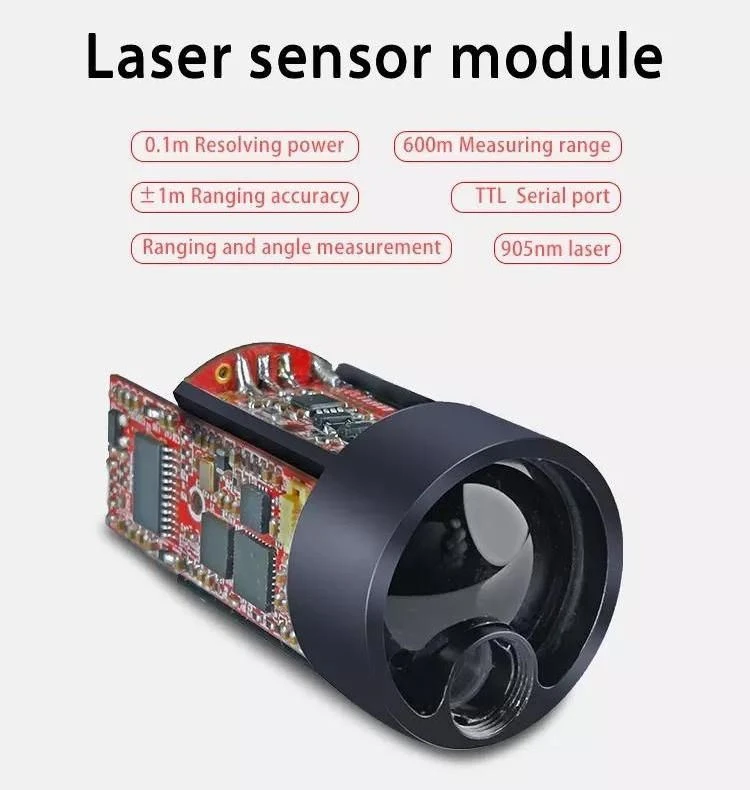

Il modulo del sensore di portata laser è dotato di un laser da 905 nm, che ha un'elevata velocità di raccolta dei dati, un'elevata precisione ed è molto comodo da usare. Ha un potere risolutivo di 0,1 metri e una porta seriale TTL, che può essere utilizzata per la misurazione della portata e dell'angolo. Ha un campo di misura fino a 600 m. Inoltre, la nostra azienda dispone di apparecchiature di produzione professionali e produttori esperti ed eseguiamo più test sul prodotto prima della spedizione, in grado di garantire la qualità di ciascun modulo sensore della gamma laser.
caratteristiche del prodotto
Il modulo sensore di portata laser adotta un laser a semiconduttore da 905 nm con una risoluzione di 0,1 m e una precisione di 1 m, in grado di fornire una portata rapida e precisa per il sistema di controllo principale. Il modulo del sensore di portata laser è adatto per misurare oggetti con alta riflettività (come telai di segnaletica autostradale), oggetti con riflettività moderata (come muri di edifici) e oggetti con bassa riflettività (come alberi, bandiere da golf, pali del telefono, animali Attesa). Tuttavia, in una certa misura, il campo di misura del modulo sensore di portata laser verrà ridotto di conseguenza.
Parametri del prodotto
Indicatori tecnici | Parametro di prestazione | Parametro di prestazione |
Indicatori tecnici della funzione D | Indicatori tecnici della funzione H/AH/V | |
Campo di applicazione | Drone/ Sicurezza/ Spazzatrice/ Rilevamento del traffico | Monocilindrico/doppio cilindro |
Apertura di emissione | 6 mm | 6 mm |
Apertura di ricezione | 17 mm (75 percento) | 17 mm (75 percento) |
Gamma (edifici) | 0.15m-10/20/30/100/200m | 5m-600/1200/1500/3000m |
Precisione dell'intervallo (costruzione) | ± 3 cm | <400m ±1m;="">400 milioni ±0,4 percento |
Frequenza di intervallo | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600 m 2 Hz |
Tipo di visualizzazione | - | OLED/LCD |
Tipo laser | 905 nm | 905 nm |
Tensione di alimentazione | 3.3-5V | 3.3-5V |
Interfaccia di comunicazione | Standard come TTL (altro su misura) | Standard come TTL (altro su misura) |
il peso | circa 20±1 | circa 20±10 |
livello di impermeabilità | IP67 | IP67 |
Resistenza all'impatto | 800 G/ms (10 volte/s) | 800 G/ms (10 volte/s) |

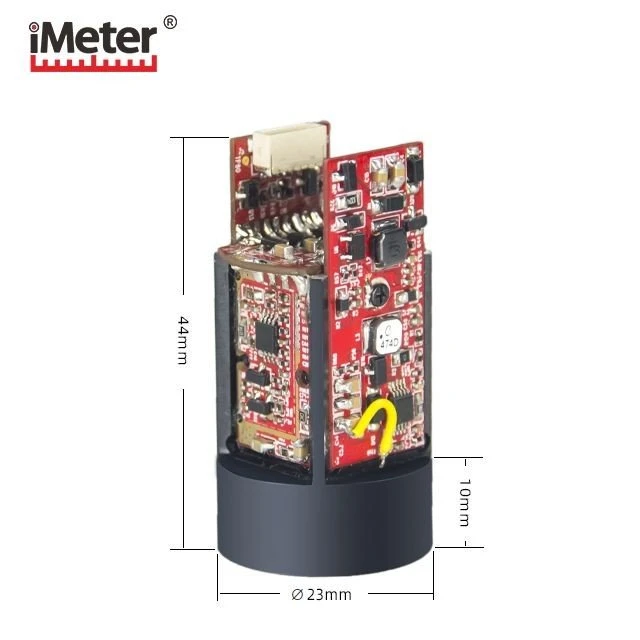

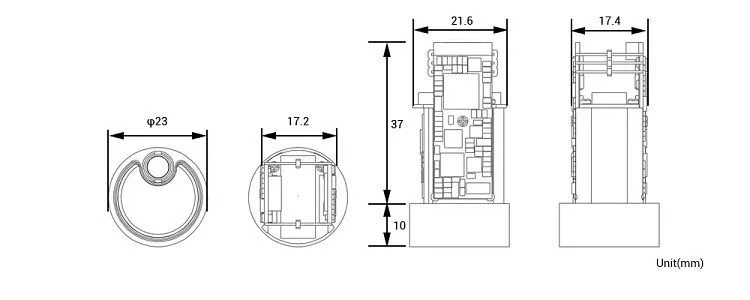

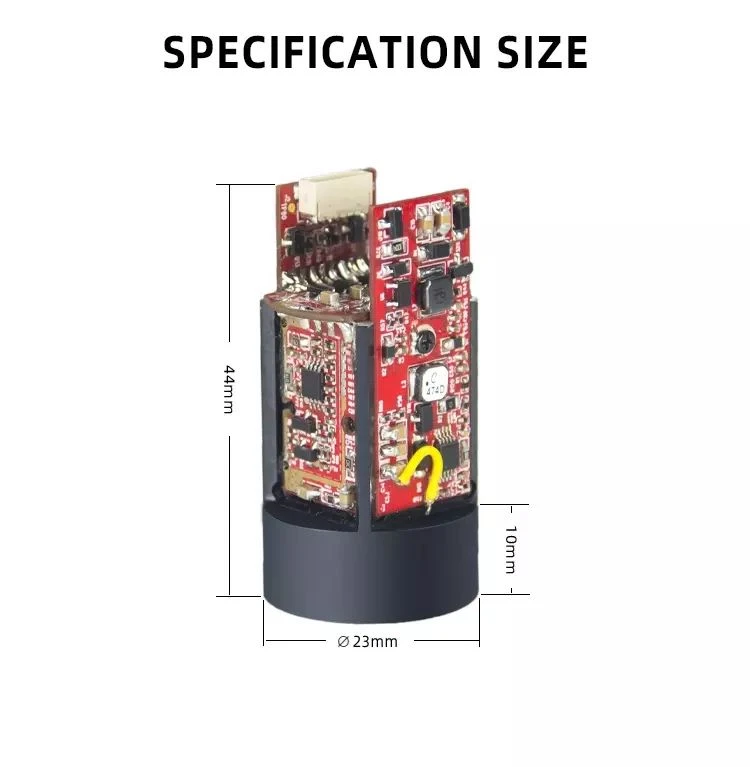

taglia | ￠23x44mm | ￠23x44mm |
Temperatura di esercizio | -20 laurea -50 laurea | -20 laurea -50 laurea |
Baud rate | 9600/ 115200/ 230400 (opzionale) | 9600/115200 punti base |
Spreco di energia | 0.8w (standby), 1W (misurazione) | 0.8w (standby), 1W (misurazione) |

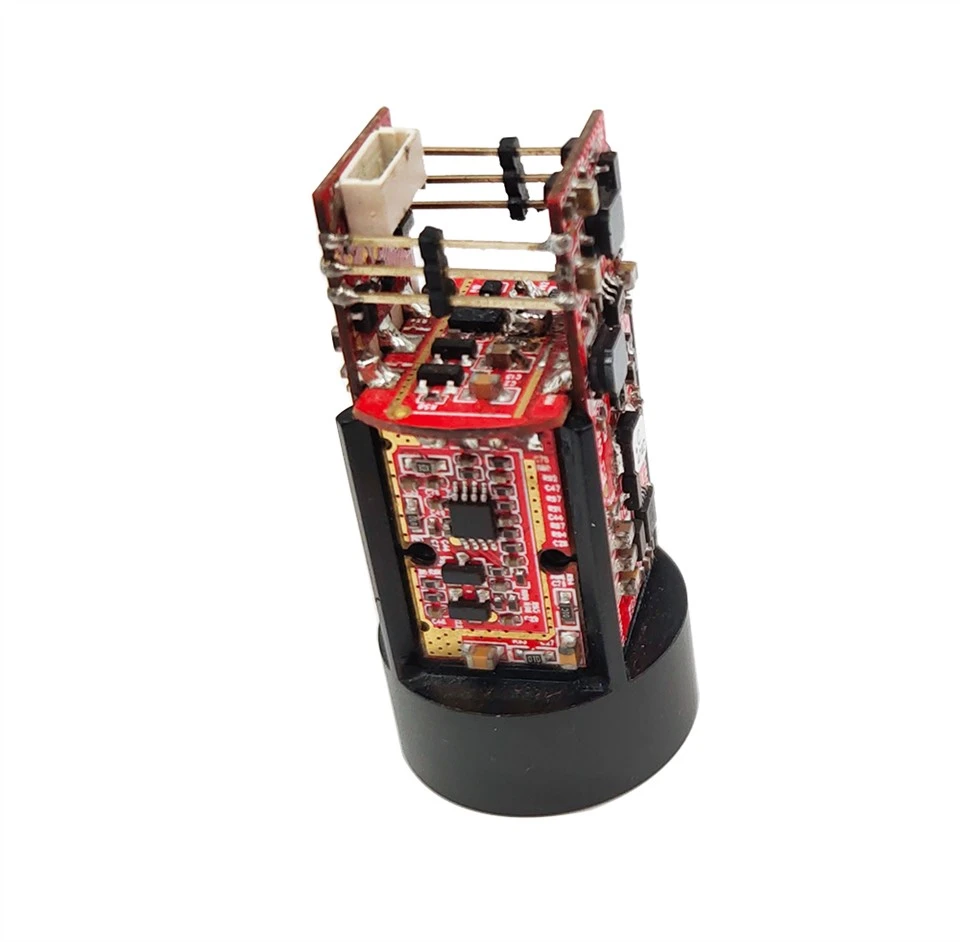

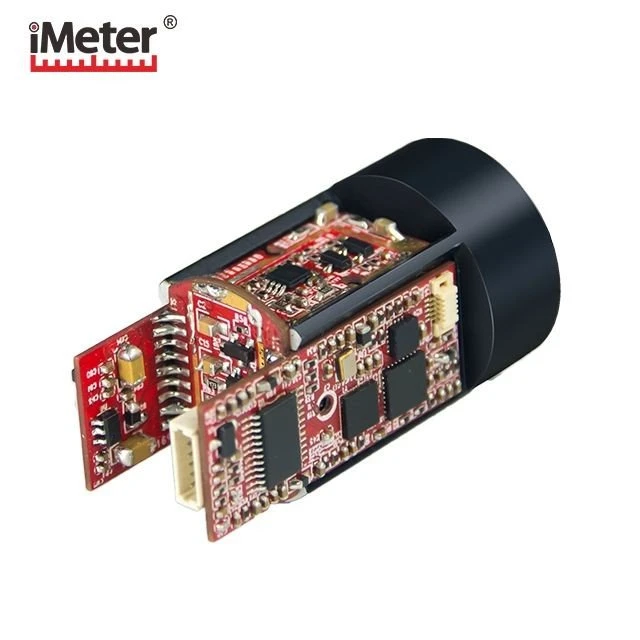

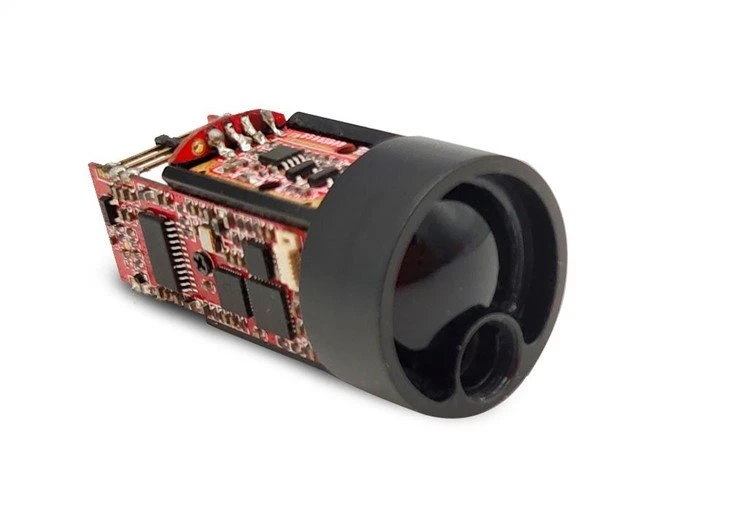

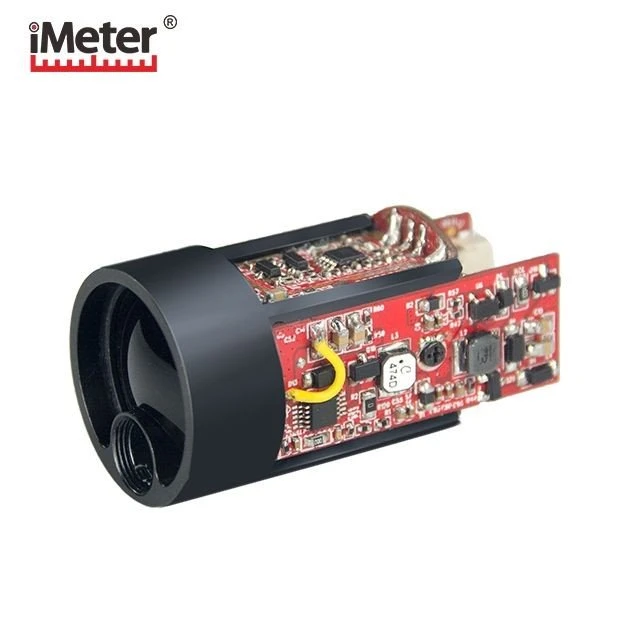

Immagine del prodotto
Fasi operative
Passaggio 1: inserire il cavo dati nel modulo del sensore di portata laser ed emettere i dati di misurazione mentre lo si alimenta;
(Nota: non inserire la spina e controllare rigorosamente l'intervallo di tensione di alimentazione di 3 v ~ 5 v);
Passaggio 2: installare il software della procedura guidata della porta seriale e collegare il computer o un altro dispositivo di controllo tramite l'interfaccia;
Passaggio 3: al termine dell'installazione del software, aprire l'interfaccia del display;
Passaggio 4: debug e test.
Selezionare il numero di porta seriale: impostare il numero di porta seriale corrispondente nel software in base al numero di porta seriale del computer;
Impostazione della velocità in baud: aprire l'interfaccia del software, è possibile impostare la velocità in baud. La velocità di trasmissione opzionale è 9600, 115200.......
Nota: per operazioni più dettagliate, fare riferimento al set di istruzioni del comando.
