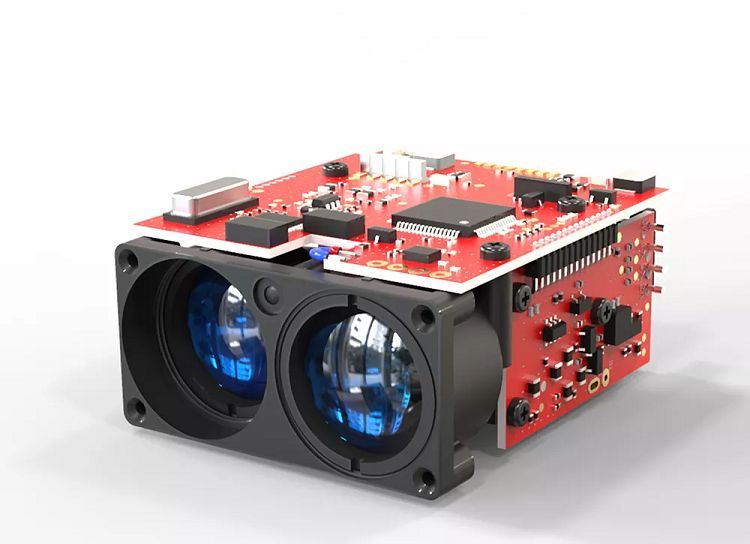

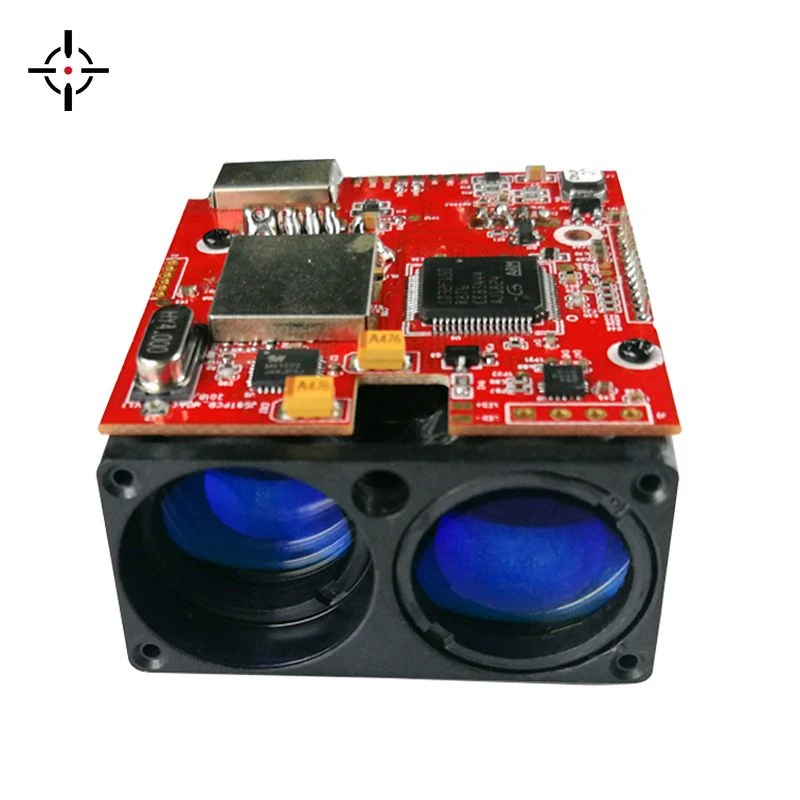

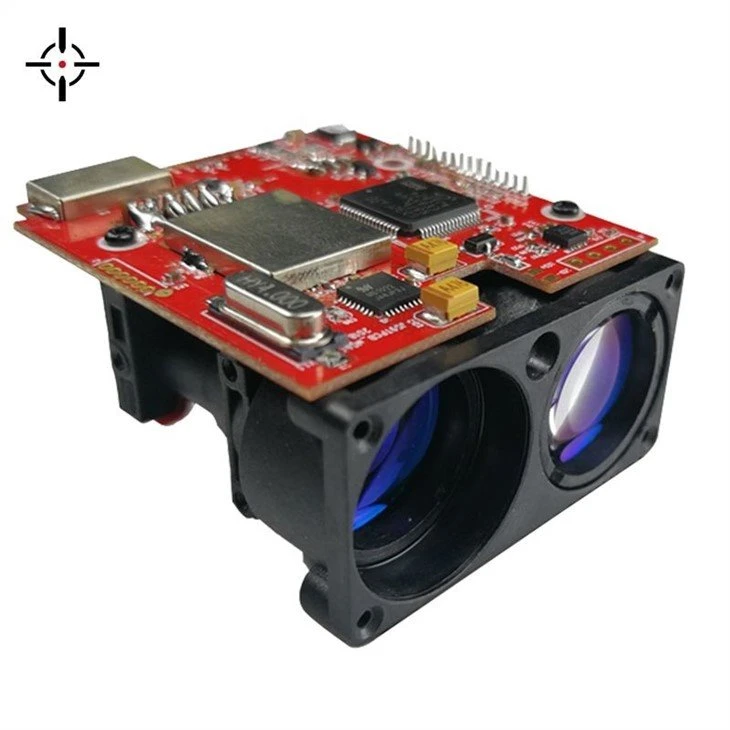

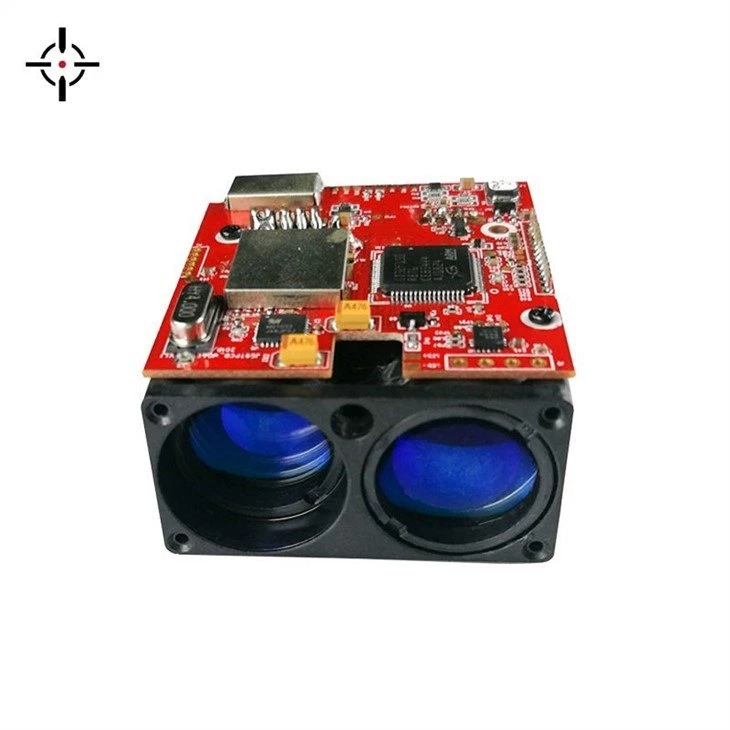

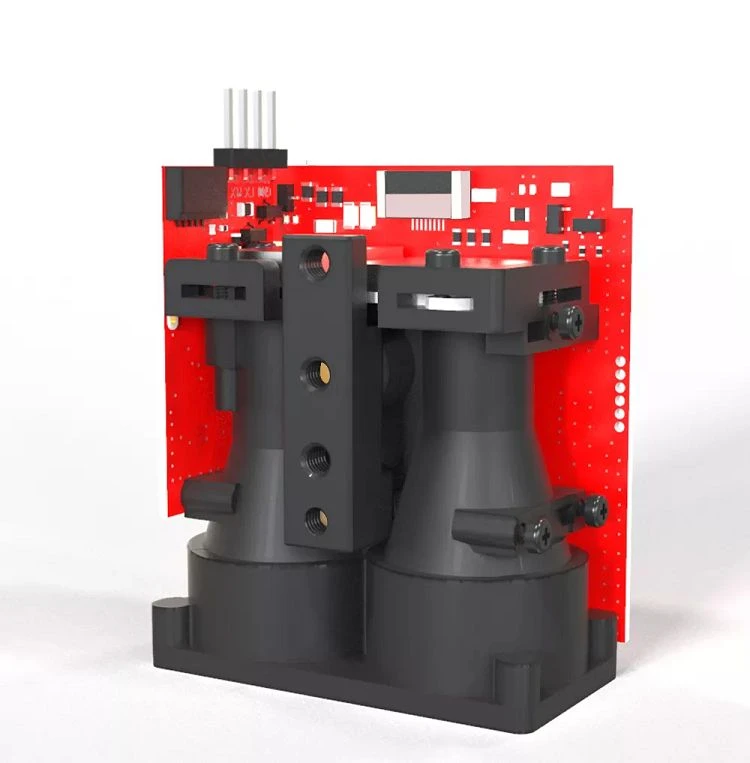

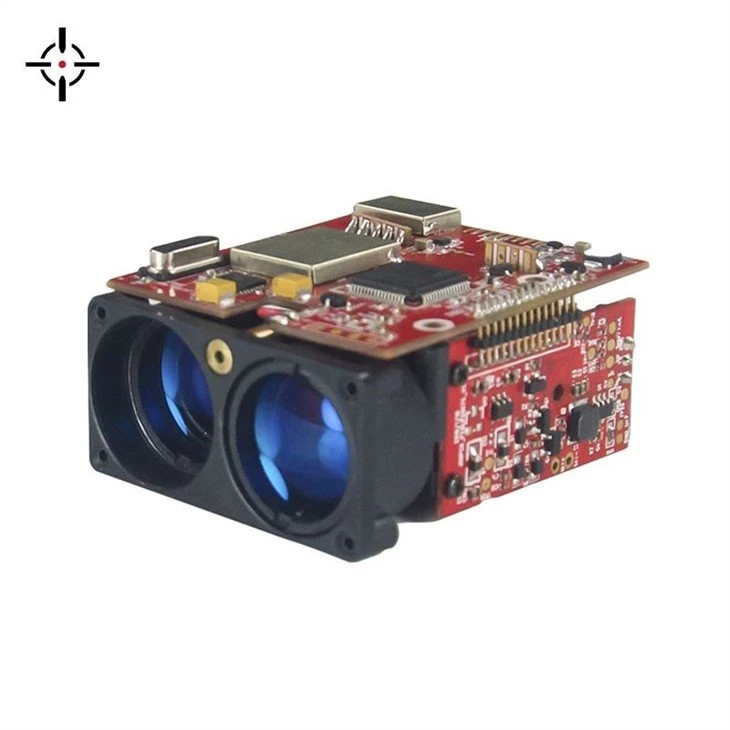

Modulo telemetro laser da 2 km
Il modulo di raggio laser può realizzare una gamma senza contatto e ininterrotta. Ha i vantaggi di una precisione di misurazione stabile, dimensioni ridotte, peso leggero, installazione conveniente e ampio intervallo di temperatura di funzionamento. È adatto per l'integrazione in varie piattaforme di apparecchiature elettroniche ottiche, come occhiali per la visione notturna, pod di droni, ecc.
Parametro del prodotto
Nome del prodotto | Modulo Laser Ranging |
Campo di misura | 5 ~ 600 / 1000 / 1500 / 3000m |
Precisione di gamma | 5 ~ 100m, ±0,5m; 100 ~ 400m, ±1m; >400m, ±0.4%m |
Frequenza di intervallo | 10HZ (la frequenza più alta può essere personalizzata) |
formato dati | esadecimale |
Baud rate | 9600 ~ 230400bps (universale) |
Angolo di divergenza laser | 3mrad |
Tipo di laser | 905nm |
Livello di sicurezza laser | Classe 1 |
Tensione di funzionamento | 3 ~ 5V |
Corrente di lavoro | 110mA |
Alimentatore | Alimentatore porta seriale |
Peso del prodotto | 36g |

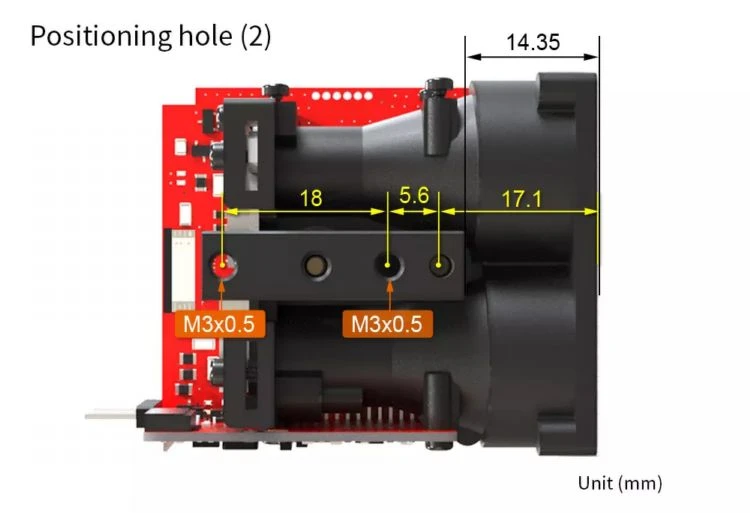

Grandezza | 57mm * 26mm * 42mm |
Temperatura | -20 °C ~ 50 °C (-4 ~ 122 °F) |
Interfaccia dati | TTL (può essere commutato in RS232 dalla linea adattatore) |
Resistenza agli urti | 800G/ms (10 volte/s) |

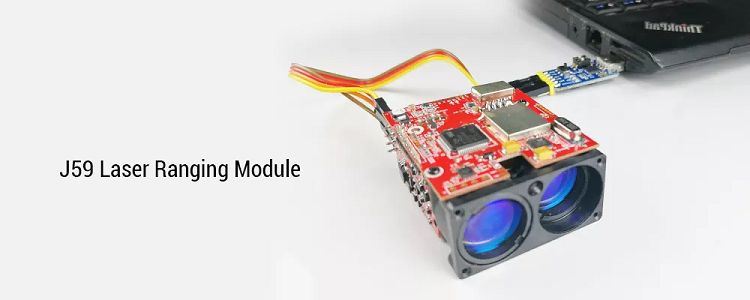

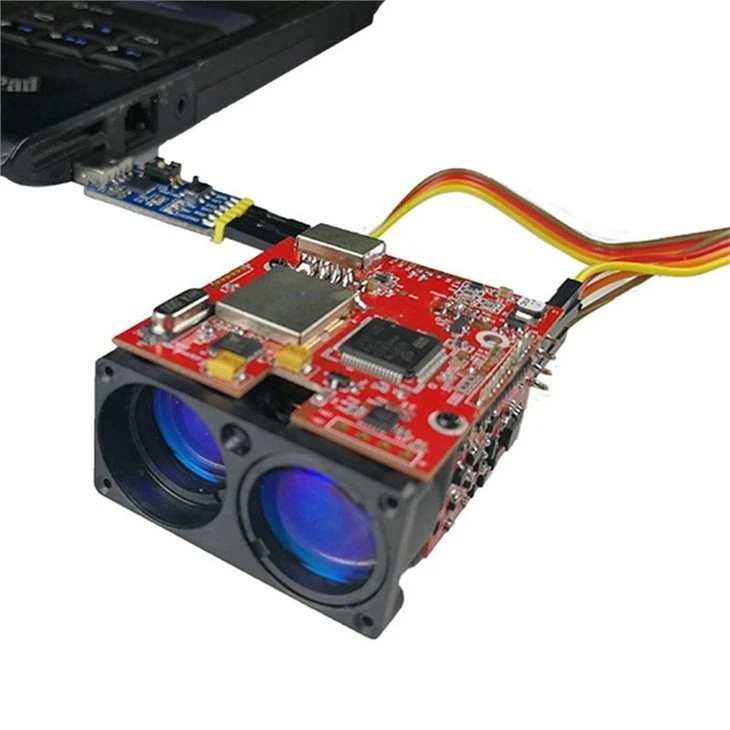

Misurazione rapida: avviare la misurazione immediatamente dopo l'accensione. Gli stessi cavi utilizzati per l'alimentazione e la comunicazione dei dati. Fornire un protocollo di comunicazione completo per facilitare l'integrazione del cliente.
Il modulo di portata laser ha un alto grado di integrazione, un basso consumo energetico e un peso leggero. Fornisce una misurazione della distanza rapida e accurata per il sistema di controllo principale, con una precisione della distanza di 1±m. Ha interfaccia TTL (può comunicare direttamente con MCU) o porta seriale RS232 tramite adattatore.
Il modulo di gamma laser è un sensore altamente integrato, a basso consumo energetico e di gamma leggera. che può essere facilmente integrato su mirini, dispositivi di visione notturna, termocamere e altri prodotti, in modo da aumentare rapidamente la funzione di portata.
Considerazioni sulla misurazione
1) Forma del bersaglio: quando un bersaglio è troppo piccolo o irregolare, la capacità di gamma e la velocità corrispondente della gamma diminuiranno.
2) Angolo di misurazione: la capacità di portata sarebbe migliore se l'oggetto misurato è verticale con la direzione dell'emissione laser, maggiore è la velocità di risposta di portata, Al contrario, la capacità di portata e la velocità di risposta saranno ridotte; È possibile che il campo di misura non possa soddisfare la capacità di portata specificata nel manuale in alcune condizioni estreme.
