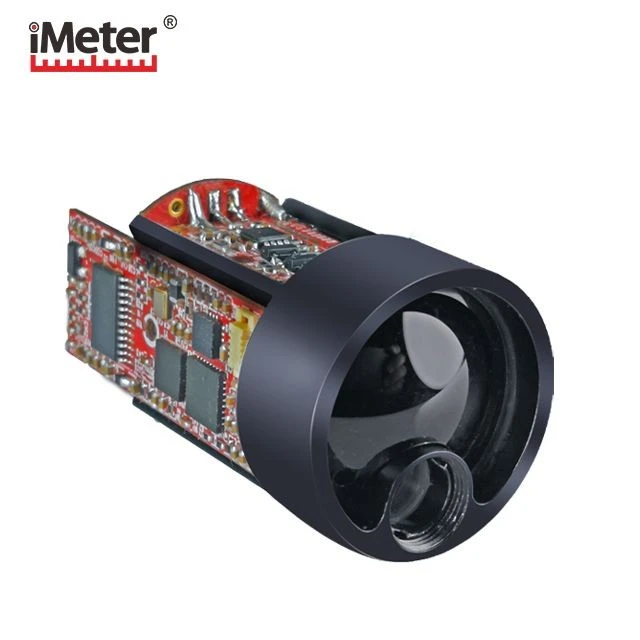

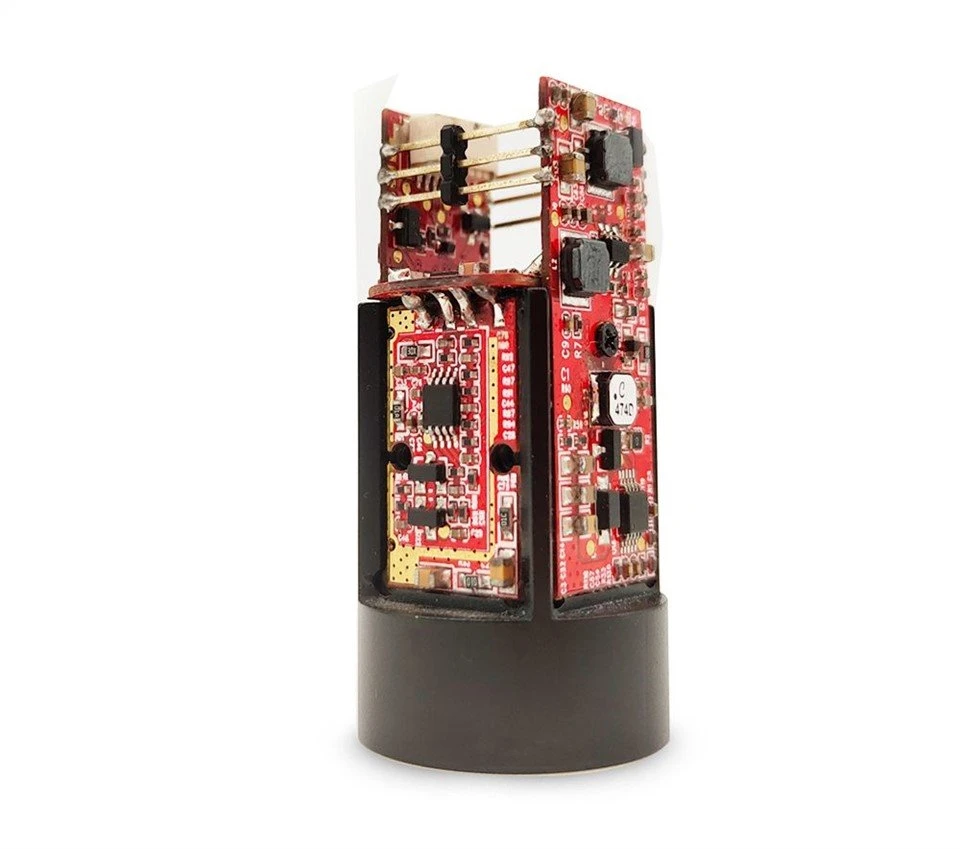

Piccolo modulo oem telemetro laser
La capacità di gamma del prodotto definita nelle seguenti condizioni:
1) L'obiettivo di misurazione è con moderata reattività come la costruzione di muri.
2) L'oggetto misurato è verticale con direzione di emissione laser.
3) Le condizioni meteorologiche sono soleggiate ma non la luce solare diretta.
Nota: Per ottenere una misurazione migliore, si consiglia di montare il prodotto su un treppiede quando si prendono di mira gli oggetti remoti, in modo da ridurre il jitter della macchina durante la misurazione.
Indicatori tecnici | Parametro Performance | Parametro Performance |
Indicatori tecnici di funzione D | Indicatori tecnici di funzione H/AH/V | |
Campo di applicazione | Drone/ Sicurezza/ Spazzatrice/ Rilevamento del traffico | Singolo cilindro/ doppio cilindro |
Apertura di emissione | 6 millimetri | 6 millimetri |
Apertura di ricezione | 17 millimetri (75%) | 17 millimetri (75%) |
Gamma di spaziatura (edifici) | 0,15 m ~ 10/20/30/100/200 m | 5m ~ 600/1200/1500/3000m |
Precisione di gamma (costruzione) | ±3cm | <400m ±1m;="">400m ±0,4% |
Frequenza di intervallo | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600m 2HZ |
Tipo di display | - | OLED/LCD |
Tipo di laser | 905nm | 905nm |
Tensione di alimentazione | 3,3 ~ 5V | 3,3 ~ 5V |
Interfaccia di comunicazione | Standard come TTL (altri su misura) | Standard come TTL (altri su misura) |
peso | circa20±1 | circa20±10 |
livello impermeabile | IP67 · | IP67 · |
Resistenza agli urti | 800G/ms (10 volte/s) | 800G/ms (10 volte/s) |

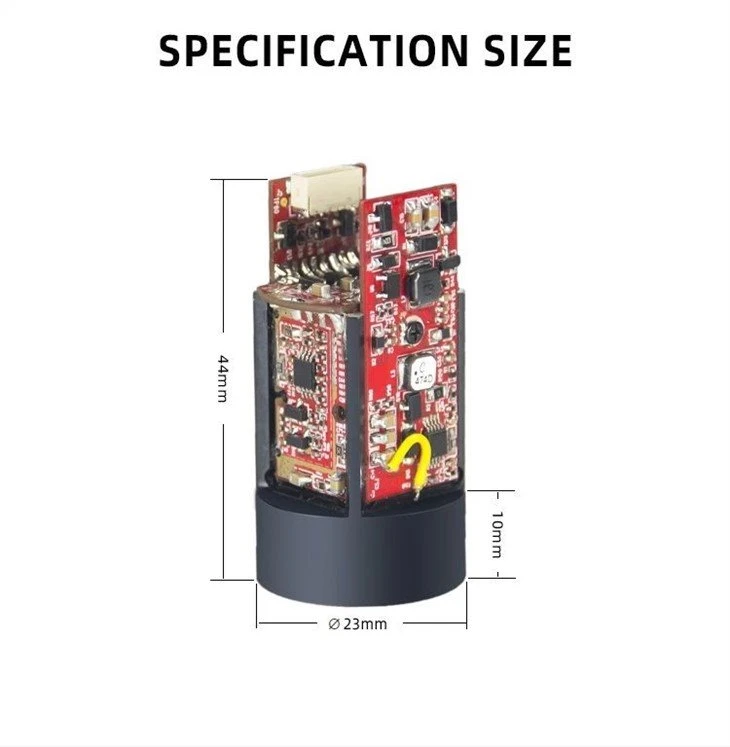

grandezza | ¢23 x44 millimetri | ¢23 x44 millimetri |
Temperatura | -20 °C ~ 50 °C | -20 °C ~ 50 °C |
Baud rate | 9600/ 115200/ 230400 (opzionale) | 9600/115200bps |
Spreco di energia | 0,8 w (standby), 1W (misura) | 0,8 W (standby), 1 W (misurazione) |
Il modulo di portata può fornire in modo rapido e preciso la misurazione della distanza per il sistema di controllo principale;

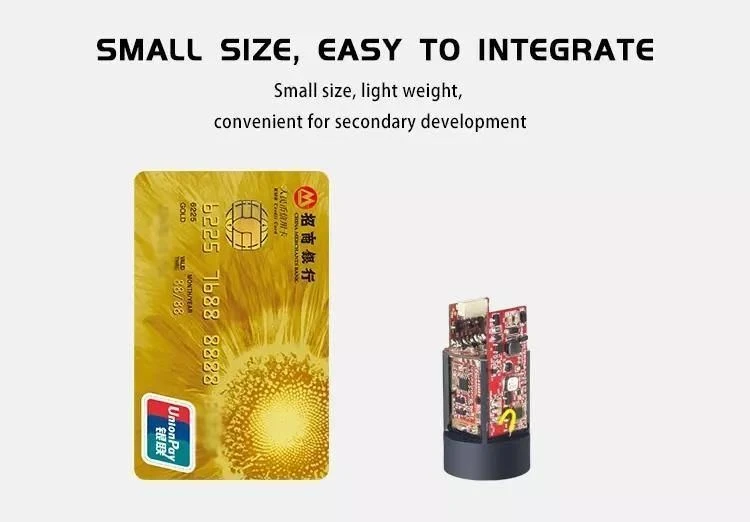

Questo modulo utilizza laser a semiconduttore a 905 nm, la risoluzione di gamma è di 0,1 m. La precisione di portata è di 1 m e il campo di misura più lontano è di 2 km; con interfaccia TTL (può comunicare direttamente con MCU), può anche comunicare con la porta seriale RS232 tramite adattatore (richiede cavo di trasferimento dati); fornire anche software di test per computer superiore, protocollo di comunicazione del set di istruzioni, conveniente per lo sviluppo secondario del cliente, costruire il proprio sistema di misurazione della gamma; è un sensore ad alta integrazione, basso consumo energetico, gamma di peso leggero.

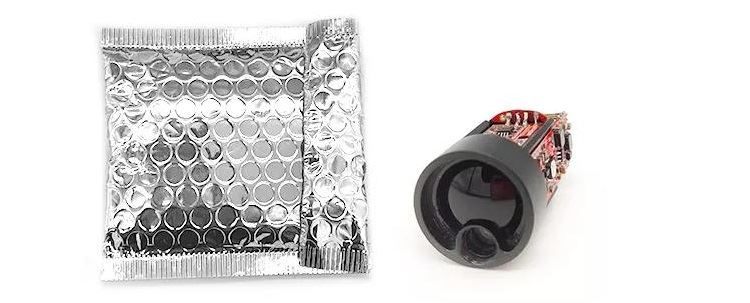

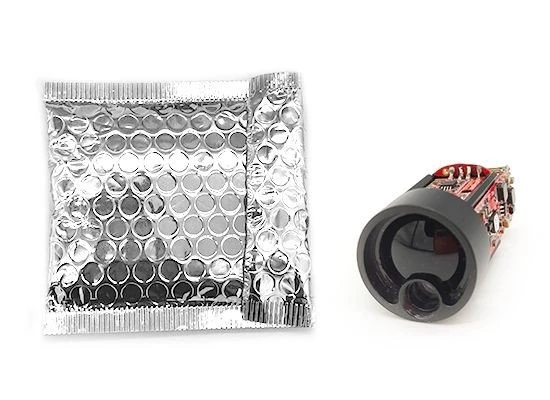

Informazioni sull'imballaggio:
* Sacchetto di plastica antistatico * 1
* Supporta l'imballaggio personalizzato
* Se è necessario spedire alla rinfusa, forniamo scatole ondulate antiurto ecologiche.
Considerazioni sulla misurazione
Fattori che influenzano la capacità di spaziatura
1) Riflettività target: in generale, maggiore è la riflettività Target dell'oggetto, migliore è la capacità di range. ad esempio, per l'oggetto a riflettività Target moderata, il campo di misura è 600M e può arrivare fino a 800M per l'oggetto a riflettività Target elevata, ma può essere solo 300M per l'oggetto a bassa riflettività Target. La capacità di variare di altri oggetti può essere ottenuta la stessa conclusione. (Potrebbe non riuscire a misurare il bersaglio che difficilmente può creare una riflessione diffusa, come la superficie dell'acqua.)
2) Forma del bersaglio: quando un bersaglio è troppo piccolo o irregolare, la capacità di gamma e la velocità corrispondente della gamma diminuiranno.
3) Angolo di misurazione: la capacità di portata sarebbe migliore se l'oggetto misurato è verticale con la direzione dell'emissione laser, maggiore è la velocità di risposta di portata, Al contrario, la capacità di portata e la velocità di risposta saranno ridotte; È possibile che il campo di misura non possa soddisfare la capacità di portata specificata nel manuale in alcune condizioni estreme.
4) Fattore ambientale: i fattori ambientali tra cui l'intensità del sole, la concentrazione di vapore acqueo nell'aria e particelle sospese, deviazione dall'angolo di luce solare, ecc(come pioggia, nebbia, neve, nebbia, foschia, ecc.)
